無動力自動加藥裝置

該裝置為解決油田公司各采油廠油井清蠟、熱洗井費用高的問題，使用活塞加藥裝置，它將可在套管高壓井、集輸井場、水平井實現單井加注藥劑，安裝、調試操作簡單，安全可靠；可持續向套管環空及流程內加注清蠟劑（藥劑），加藥量可根據油井情況調整達到最佳配伍，達到加藥清蠟精細化管理，延長檢泵周期提高經濟效益；壽命長，該裝置核心部件及藥劑箱均采用不銹鋼或防腐處理，確保符合各種化學性質藥劑應用；安全、運行成本低：該裝置突出特點是運行不需要接入電源，降低采油成本杜絕用電安全隱患。

（1）活塞加藥裝置技術機理

活塞加藥裝置是在柱塞泵工作原理上，設計為立式結構并固定在井口法蘭部位，當抽油機光桿下行時，安裝在光桿上的壓盤向下推動阻尼減震器，繼而推動加藥裝置柱塞下行，將藥劑持續注入油井、管線；當抽油機光桿上行時，加藥裝置復位彈簧將柱塞上推完成抽吸藥劑，實現柱塞往復運動對油井、管線實施持續加注藥劑。

原理示意圖

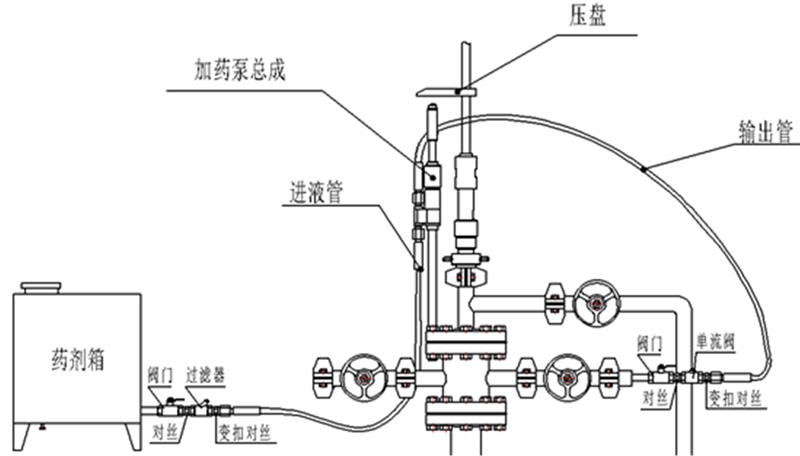

現場安裝圖

（2）技術特點：

①設有微量調整部件能精確控制柱塞行程，提高加藥精度（根據結蠟程度調整加藥量）；

②安全方面無高壓電、無高壓管路和容器；

③設計結構緊湊，易安裝維護，排量為1.5-20升/天，藥劑箱容量150升；最佳灌注量120升。

④壓力密封檢測10MPa條件下穩壓20分鐘無滲漏，設備外觀無扭曲變形、鼓脹等不合格項；

⑤使用壽命3年以上。

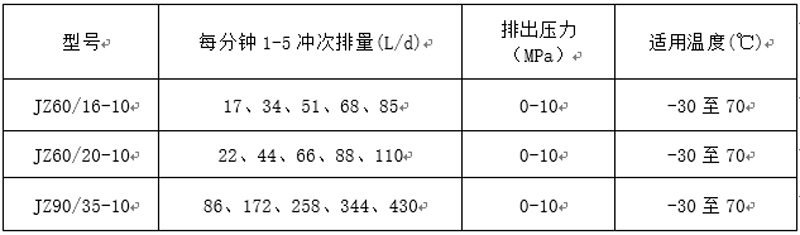

（3）指標參數：
